ヤマハのルーターでタグVLANの設定してみよう！分かりやすく簡単に解説！

はじめに

今回は、ヤマハのルーターを使用して実際のタグVLAN構築例を紹介します。
タグVLANを使うことで、ネットワークを論理的に分割し、セキュリティや管理の効率を高めることができます。

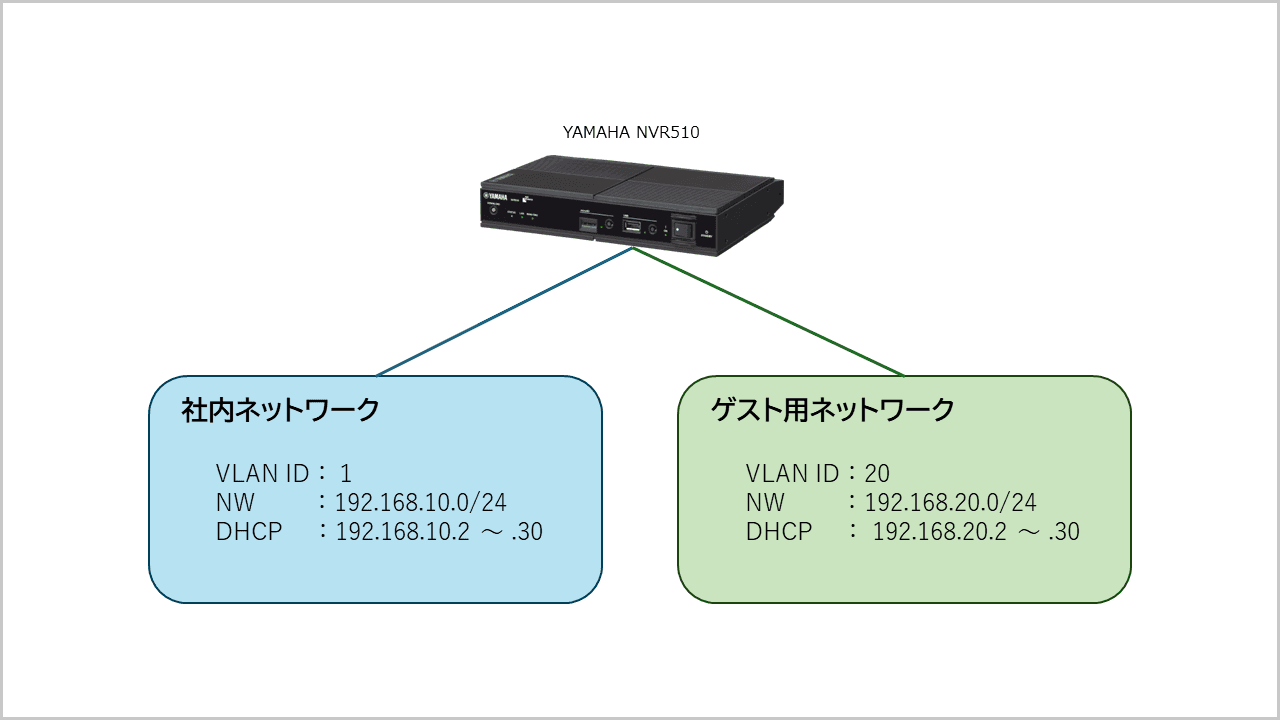

このガイドでは、社内ネットワークとゲストネットワークを分離する構築例をもとに、具体的な設定手順を解説します。

使用するルーターと構築環境について

使用するルーターは、「NVR510」です。

タグVLANの基本設定

今回の例では、コマンドの実行で設定をしていきます。

まず、ヤマハルーターの管理画面にログインします。上部のメニューで「管理」を選択し、「保守」、「コマンドの実行」をクリックします。

1.　VLAN1（Native）の設定

下記コマンドを実行してください。

ip lan1 address 192.168.10.1/24

2.　VLAN20 の作成

下記コマンドを実行してください。

vlan lan1/1 802.1q vid=20 name=VLAN20
ip lan1/1 address 192.168.20.1/24

この3行のコマンドを設定、記述することで、タグVLANが設定できます。

DHCPサーバーの追加設定

DHCPサーバーのスコープ設定を行います。

タグVLANを設定しただけでは、接続する端末のIPアドレスを静的に割り当てて、管理しなければなりません。

下記コマンドを実行してください。

dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.10.10-192.168.10.30/24
dhcp scope 2 192.168.20.10-192.168.20.30/24

確認とテスト

最後に動作確認を行いましょう。端末（PCやサーバーなど）でNICにVLANを指定し、設定したVLANに正しく所属しているか確認してみましょう。

トラブルシューティング

タグVLANの設定中によくある問題とその解決策です。

・デバイスが正しいIPアドレスを取得しない。
　→VLAN設定とDHCPサーバーの設定を再確認し、正しいVLANに割り当てられているか確認します。

・タグ付きポートで通信ができない。
　→スイッチや端末側の設定を確認し、同じVLAN IDが設定されているか確認します。
　　また、ケーブル接続も確認してください。

まとめ

今回のガイドでは、ヤマハのルーターを使用してタグVLANを設定する方法について、具体的な構築例をもとに解説しました。タグVLANを利用することで、ネットワークを論理的に分割し、セキュリティや管理の効率を向上させることができます。

タグVLANの設定は初めての方には少し難しいかもしれませんが、今回の記事を参考にすることで、スムーズに設定を行えるはずです。ネットワークのセキュリティと効率を向上させるために、ぜひ挑戦してみてください！

次回は、今回構築したネットワークに、フィルターを適用させて、VLAN1とVLAN20間のネットワークを遮断させましょう！
